用途別事例 非接触加熱によるハンダ付け

スーパーエアヒーター及びハロゲンスポットヒーター・ハロゲンラインヒーターは、熱風、ハロゲンランプによる非接触加熱でハンダ付けが行えます。リペア・リワーク用にも使用できます。

熱風によるハンダ付け

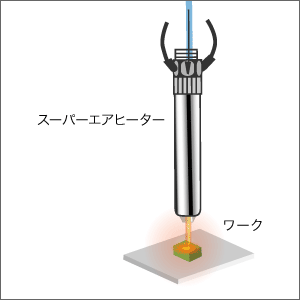

スーパーエアヒーターによるハンダ付け
  • 熱風を熱源とし、ハンダ付けを行います。
  • 先細の吹出し形状のもので、スポット的なハンダ付けが可能です。他の部品への熱衝撃を最小限に抑えられます。
  • ワーク形状に合わせて先端吹出し形状を変更できます。(特注)
  • 熱風の温度・流量を変更することで、熱量の加減が容易です。
  • デジタルフローコントローラーDFC-10で熱風の温度・流量を制御することで、熱量を一定に保つことができます。
  • 温度の立ち上がりが速いので、間欠的な加熱が可能です。
  • ハンダごてを当てる前に微小スポットの予備加熱を行えますので、最少のエネルギーで良好なハンダ結果を得られます。

対応製品

ハロゲンランプ集束照射によるハンダ付け

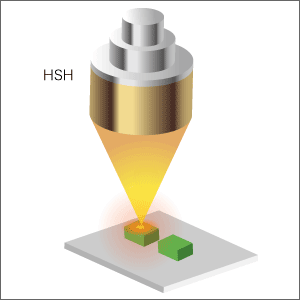

ハロゲンスポットヒーターによるハンダ付け
  • 近赤外線による強いエネルギーで、光加熱による非接触のハンダ付けが可能です。
  • 立ち上がり、立ち下がり時間が短く、温度制御が容易に行えますので、ワークの移動に合わせて加熱することも可能です。
  • スポット加熱が可能ですから、他の部品への熱ストレスを最小限に抑えられます。
  • フレキ基板、微小部品のハンダ付けが可能です。
  • ハンダごてを当てる前に微小スポットの予備加熱を行えますので、鉛フリーハンダなどでは最少のエネルギーで良好なハンダ結果を得られます。
  • ハンダの予熱をクリーンに行えます。

対応製品

ハロゲンランプ線状照射によるハンダ付け

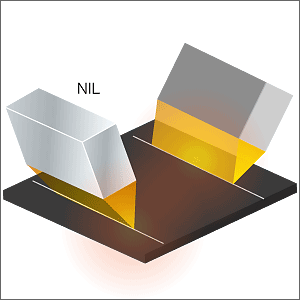

ハロゲンラインヒーターによるハンダ付け
  • 近赤外線による強いエネルギーで、光加熱による非接触のハンダ付けが可能です。
  • ソーラパネルのセル間のハンダ付けに使用出来ます。
  • 立ち上がり、立ち下がり時間が短く、温度制御が容易に行えますので、ワークの移動に合わせて加熱することも可能です。
  • 製造ラインに沿って連続的にハンダ付けを行えます。
  • ハンダごてを当てる前に局所の予備加熱を行えますので、鉛フリーハンダなどでは最少のエネルギーで良好なハンダ結果を得られます。
  • ハンダの予熱をクリーンに行えます。

対応製品
