スーパービームヒーター SBH-300A(キセノン300wタイプ)

定格

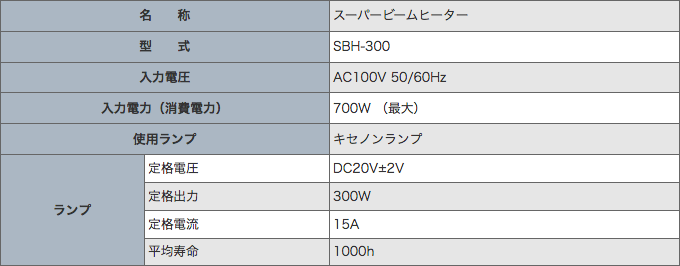

定格表
名  称 スーパービームヒーター
型  式 SBH-300
入力電圧 AC100V 50/60Hz
入力電力(消費電力) 700W (最大)
使用ランプ キセノンランプ
ランプ 定格電圧 DC20V±2V
定格出力 300W
定格電流 15A
平均寿命 1000h

仕様

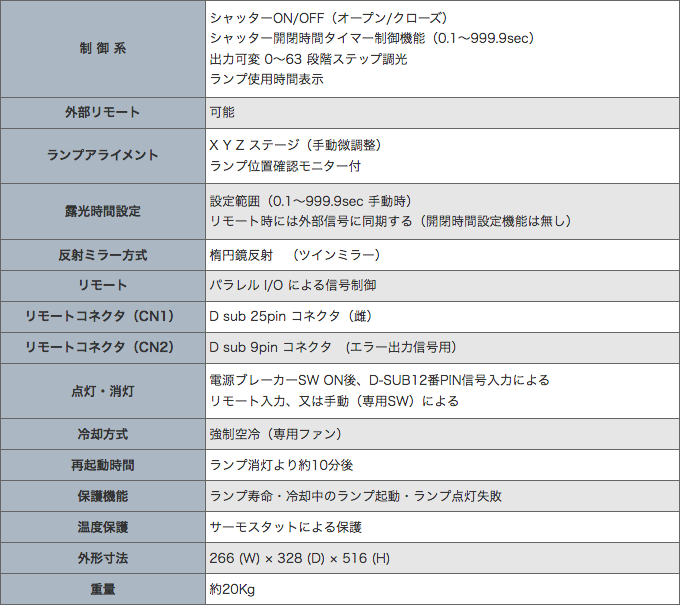

仕様表
制 御 系

シャッターON/OFF(オープン/クローズ)
シャッター開閉時間タイマー制御機能(0.1〜999.9sec)
出力可変 0〜63 段階ステップ調光
ランプ使用時間表示

外部リモート 可能
ランプアライメント

X Y Z ステージ(手動微調整)
ランプ位置確認モニター付

露光時間設定

設定範囲(0.1〜999.9sec 手動時)
リモート時には外部信号に同期する(開閉時間設定機能は無し)

反射ミラー方式 楕円鏡反射 (ツインミラー)
リモート パラレル I/O による信号制御
リモートコネクタ(CN1) D sub 25pin コネクタ(雌)
リモートコネクタ(CN2) D sub 9pin コネクタ (エラー出力信号用)
点灯・消灯

電源ブレーカーSW ON後、D-SUB12番PIN信号入力による
リモート入力、又は手動(専用SW)による

冷却方式 強制空冷(専用ファン)
再起動時間 ランプ消灯より約10分後
保護機能 ランプ寿命・冷却中のランプ起動・ランプ点灯失敗
温度保護 サーモスタットによる保護
外形寸法 266 (W) × 328 (D) × 516 (H)
重量 約20Kg

構造

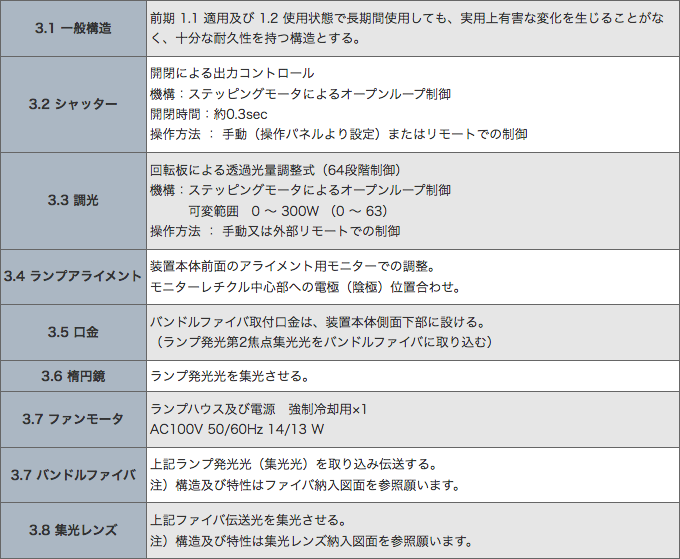

構造表
3.1 一般構造

前期 1.1 適用及び 1.2 使用状態で長期間使用しても、実用上有害な変化を生じることがなく、十分な耐久性を持つ構造とする。

3.2 シャッター

開閉による出力コントロール
機構:ステッピングモータによるオープンループ制御
開閉時間:約0.3sec
操作方法 : 手動(操作パネルより設定)またはリモートでの制御

3.3 調光

回転板による透過光量調整式(64段階制御)
機構:ステッピングモータによるオープンループ制御
   可変範囲 0 〜 300W (0 〜 63)
操作方法 : 手動又は外部リモートでの制御

3.4 ランプアライメント

装置本体前面のアライメント用モニターでの調整。
モニターレチクル中心部への電極(陰極)位置合わせ。

3.5 口金

バンドルファイバ取付口金は、装置本体側面下部に設ける。
(ランプ発光第2焦点集光光をバンドルファイバに取り込む)

3.6 楕円鏡 ランプ発光光を集光させる。
3.7 ファンモータ

ランプハウス及び電源 強制冷却用×1
AC100V 50/60Hz 14/13 W

3.7 バンドルファイバ

上記ランプ発光光(集光光)を取り込み伝送する。
注)構造及び特性はファイバ納入図面を参照願います。

3.8 集光レンズ

上記ファイバ伝送光を集光させる。
注)構造及び特性は集光レンズ納入図面を参照願います。

※仕様は改良のため予告なく変更することがあります。
