スーパービームヒーター SBH-1000A(キセノン1kwタイプ)

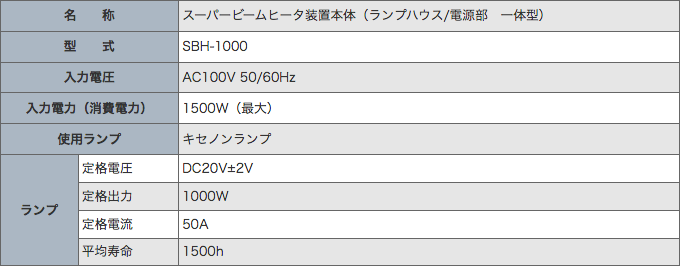

定格

定格表
名  称 スーパービームヒータ装置本体(ランプハウス/電源部 一体型)
型  式 SBH-1000
入力電圧 AC100V 50/60Hz
入力電力(消費電力) 1500W(最大)
使用ランプ キセノンランプ
ランプ 定格電圧 DC20V±2V
定格出力 1000W
定格電流 50A
平均寿命 1500h

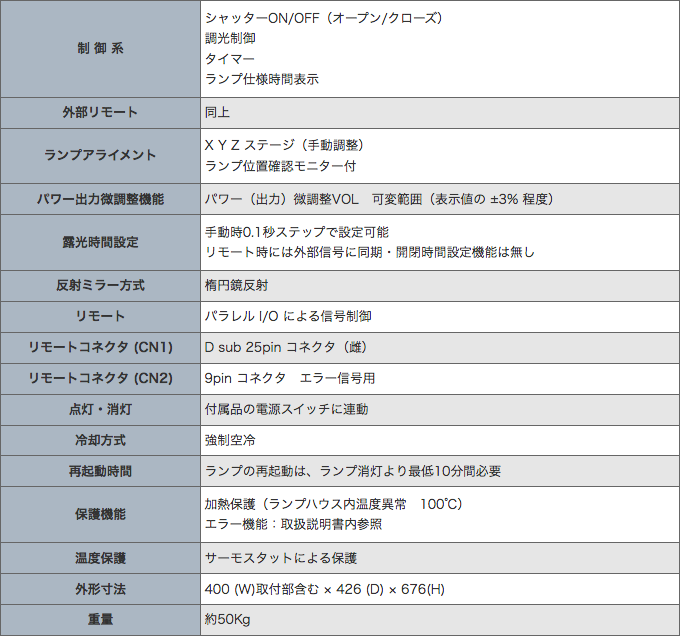

仕様

仕様表
制 御 系

シャッターON/OFF(オープン/クローズ)
調光制御
タイマー
ランプ仕様時間表示

外部リモート 同上
ランプアライメント

X Y Z ステージ(手動調整)
ランプ位置確認モニター付

パワー出力微調整機能 パワー(出力)微調整VOL 可変範囲(表示値の ±3% 程度)
露光時間設定

手動時0.1秒ステップで設定可能
リモート時には外部信号に同期・開閉時間設定機能は無し

反射ミラー方式 楕円鏡反射
リモート パラレル I/O による信号制御
リモートコネクタ (CN1) D sub 25pin コネクタ(雌)
リモートコネクタ (CN2) 9pin コネクタ エラー信号用
点灯・消灯 付属品の電源スイッチに連動
冷却方式 強制空冷
再起動時間 ランプの再起動は、ランプ消灯より最低10分間必要
保護機能

加熱保護(ランプハウス内温度異常 100℃)
エラー機能:取扱説明書内参照

温度保護 サーモスタットによる保護
外形寸法 400 (W)取付部含む × 426 (D) × 676(H)
重量 約50Kg

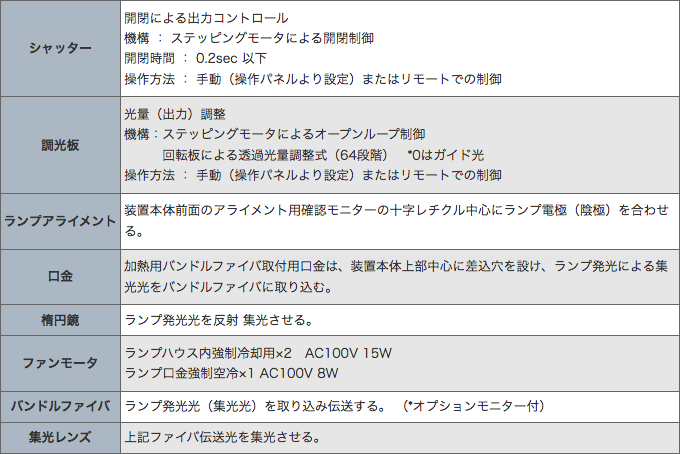

構造

構造表
シャッター

開閉による出力コントロール
機構 : ステッピングモータによる開閉制御
開閉時間 : 0.2sec 以下
操作方法 : 手動(操作パネルより設定)またはリモートでの制御

調光板

光量(出力)調整
機構:ステッピングモータによるオープンループ制御
   回転板による透過光量調整式(64段階) *0はガイド光
操作方法 : 手動(操作パネルより設定)またはリモートでの制御

ランプアライメント

装置本体前面のアライメント用確認モニターの十字レチクル中心にランプ電極(陰極)を合わせる。

口金

加熱用バンドルファイバ取付用口金は、装置本体上部中心に差込穴を設け、ランプ発光による集光光をバンドルファイバに取り込む。

楕円鏡 ランプ発光光を反射 集光させる。
ファンモータ

ランプハウス内強制冷却用×2 AC100V 15W
ランプ口金強制空冷×1 AC100V 8W

バンドルファイバ ランプ発光光(集光光)を取り込み伝送する。 (*オプションモニター付)
集光レンズ 上記ファイバ伝送光を集光させる。

※仕様は改良のため予告なく変更することがあります。
