スーパーエアヒーター SAH セラミックベース型

寸法図

セラミックベース1型 寸法図
セラミックベース1.5型、2型 寸法図

製品仕様

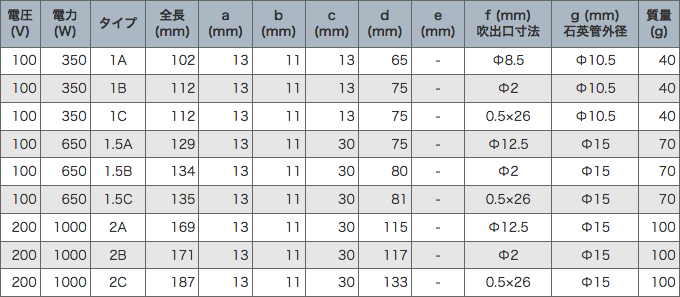

製品仕様表
電圧
(V)
電力
(W)
タイプ 全長
(mm)
a
(mm)
b
(mm)
c
(mm)
d
(mm)
e
(mm)
f (mm)
吹出口寸法
g (mm)
石英管外径
質量
(g)
100 350 1A 102 13 11 13 65 - Φ8.5 Φ10.5 40
100 350 1B 112 13 11 13 75 - Φ2 Φ10.5 40
100 350 1C 112 13 11 13 75 - 0.5×26 Φ10.5 40
100 650 1.5A 129 13 11 30 75 - Φ12.5 Φ15 70
100 650 1.5B 134 13 11 30 80 - Φ2 Φ15 70
100 650 1.5C 135 13 11 30 81 - 0.5×26 Φ15 70
200 1000 2A 169 13 11 30 115 - Φ12.5 Φ15 100
200 1000 2B 171 13 11 30 117 - Φ2 Φ15 100
200 1000 2C 187 13 11 30 133 - 0.5×26 Φ15 100

※仕様は改良のため予告なく変更することがあります。
